财宝猎人地下金属探测器
探测深度：6米

展示厅地址：景德镇市昌江区迎宾大道中国陶瓷城
可随 时上门了解查看产品0798-8212123  15107988229 15779491513
全国热线：0798-8212123

一、产品简介：
财宝猎人是性能优异的黄金探测器，做工精良，采用电子元器件，保 证探测灵敏度和稳定性。本产品另外一个至突出的特点是可以识别金属的类别，让您轻松找到对您有用的财宝，这是国内其它型号的同类产品所不具备的功能。拥有该款探测器后，您可以去更多的地方展开探宝活动，搜寻钱币、珠宝、金银等制品。
二、产品主要特点：
1、地平衡和识别模式的信号指示区分行排列，更加形象直观地指示探测信号和金属类别。
2、背挂式设备携带袋让主机和探盘部分分开，可以大大减轻探盘手柄的重量，减轻探测过程中的疲劳感，让您有更充足的精力进行更长时间的搜索探测。
3、探测器上下连杆采用伸缩连接扣，使用整机感觉更加牢固，减少探测过程中探盘因晃动而出现的误报。
4、手臂托上采用防水材料的护垫，保 证探测的舒适感。
5、大容量的可充电锂离子电池，充满电后可以工作15小时以上。配备车载充电器，电量补充更加容易。

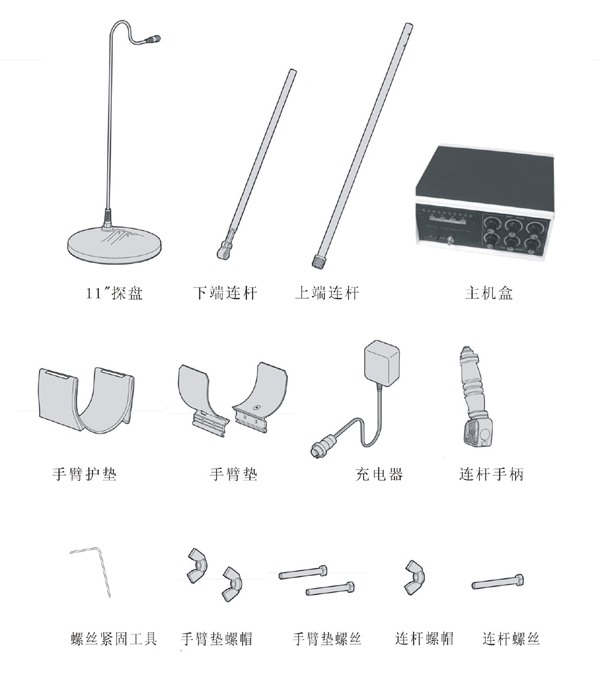

 三、配件清单：

四、产品装配介绍：
   打开包装盒装配探测探测器
1、 取出探测器上端连杆、连杆手柄和手臂托五金片，用随
机配带的两颗内六角螺丝和蝶形螺帽，按图一所示进行连接，并紧固好螺丝。按图二所示安装手臂护垫。
2、  将探盘连杆对准下端连杆的孔位装入探盘，并如图三所
示将下端连杆插入上端连杆，调整连杆的总长度到合适位置后固定连接扣。
3、将主机盒装入背包内，将探盘缆线末端的航空头从背包后端的孔位插入主机盒后面的5P航空插座。如有需要使用耳机时，将耳机插头插入主机盒上的EARPHONE插座。
图一图二图三
五、主机盒面板介绍：

1、探测信号指示区
2、地平衡旋钮（GND BAL）：可排除地面“矿化反应”，红色区是平衡区，在室内操作时，在此区，用户可以找到一个平衡点（请根据第7页第3条操作）。
3、  调谐旋钮（TUNE）：调节报警临界点声。将开关拨到全金
属模式（GND BAL），按住复位开关，当您由左至右旋转旋钮到红色区某点时，会从扬声器里听到微弱的声音，此声音称为临界点声音，正确的临界声有利于探测性能。
4、灵敏度控制旋钮（SENSITIVITY）：调节整机的灵敏度高低，顺时针方向旋转可提高灵敏度，逆时针方向旋转可降低灵敏度。此旋钮适用全金属模式和辨别模式。
5、识别旋钮（DISC）：用户调整此旋钮可以排除特定的金属干扰，即探测到要排除的金属时不会发出声音警报（用音调来大致区分金属类别）。
6、阀值旋钮（THRESHOLD）：此旋钮仅用于识别模式，逆时针旋转可减少干扰，降低反应速度，顺时钟则相反。
7、音量旋钮（VOLUME）：此旋钮有两个功能，先是电源的开关功能，另外可以调节报警声音的大小。顺时针旋转调高音量，逆时针旋转调低音量。
8、低电压指示灯（LOW BATT）：电池电压过低时，低电压指示灯会亮起，此时，用户需要及时对电池进行充电。
9、复位开关：对探测信号进行记忆和复位功能。
10、工作模式开关：GND BAL为全金属模式，DISC为金属识别模式
11、耳机插孔（HEADPHONE JACK）。可插入3.5毫米耳机，此时内置扬声器将断开。
12、充电接口：用于给内置电池充电。
13、探盘连接口：连接探盘上的5芯航空头。


六、探测器操作介绍：
（1）、全金属模式
1、选择金属探测模式：一般是先用全金属模式找到金属以后，然后再用识别模式来区分金属类别。将工作模式开关(面板介绍图四中的⑩)切换到GND BAL模式。
2、临界点调节：为地平衡调节时找到一个合适的信号点。先将灵敏度旋钮④旋到12点钟位置就可以。将探测器提起，使探头与地面距离至少80厘米，然后按住复位开关的同时，顺时钟旋转临界点调谐钮③TUNE，直到听到有微弱的警报声为止。临界点调节的准确与否将直接影响到探测器的灵敏度和稳定性。
3、地平衡设置：调节好临界点后，然后松开复位开关，旋转地平衡钮②到P区，将探盘慢慢地靠近地面，你会听到同临界点调节时相同的警报声。如果此时声音是增大，则按住复位开关，逆时针旋转地平衡旋钮调低声音；如果探盘靠近地面时声音变小，则顺时针旋转地平衡钮增大声音，直到抬起与放下探盘时声音大小基本上无变化。
4、灵敏度设置：正常工作时灵敏度不要设得太高，通常把旋钮④指到12点钟位置即可，每次调节灵敏度后
要按一下复位开关。在高矿区搜索时，灵敏度要设置低些，探头与地面的距离要高些，而正常使用时，探头与地面相距2-5厘米，缓慢横向扫描即可。
5、排除干扰与复位操作：当探测器探测到任何金属物体，您都会听到一个报警声，LED信号指示灯与也会相应的亮起；如果你听到了和警报声不同的声音或者在探测过程中发现机器报警有异常时，请按下复位开关，然后再松开复位开关，你就会听到与临界点和地平衡调节时相同的声音，重复开始的操作，直到您调整到合适的声音。如果报警声出现异常，而上述操作无法达到想要的效果，请关掉电源重新操作一次。
（2）、识别模式
1、金属类型指示面板说明：（如图四）
探测到黑色金属后，面板上没有任何指示，DISC指
示条为有色金属类别指示，其中有色金属包括黄金、金银混合物、银等几个金属类型。
注：面板上金属类别指示只是对探测到的金属做一个大概区分，并不能做到准确无误地显示金属类别，一般情况下当面板指示灯上的黄金、金银混合物或银亮起时，表示探测到的金属是非常有挖掘价值的，请不要错过。
2、识别操作介绍
找到金属物后，切换到识别模式：将探测模式开关拔到DISC识别模式，将识别旋钮5调节到你想搜索的金属类别，当探头扫过目标物体上方时，指示板上相应的金属指示灯将会发光，此外，当探测到您设定的目标时，会听到“滴~滴”的报警声。注意：当探测到黑色金属时，指示板上无 任何指示。如果发现两个金属目标，比较贵重的金属或体积大的金属指示处会发光，有的金属物体因含有多种金属元素成分，这些成分标识处会同时发光。在黑暗的环境中探测时，您可以根据不同的声音来识别探测到的金属。此时可以设置探测到贵重的目标金属时才发出“滴~滴”声，其他金属不发出声音。识别旋钮有四个对应的有色金属类别区间，普通有色金属、黄金、金银混合物和银。
如：识别旋钮标识指向黄金这一区域时，探测到铁和普通的有色金属时，探测器不发出声音报警，仅以LED灯指示相应的金属类别，只有探到黄金后才会发声。如果识别旋钮指向银区域时，只有探测到密度大于银的金属后才发声，其它金属无报警声，在面板上以LED灯指示金属类别。
七、探测经验与常见异常提示：
1、每次到一个新的地区探测之前一 定要进行地平衡设置。如果探测地区有干扰，比如来自其他仪器、电力电缆、电视或电台的干扰，要调低灵敏度，或换一个探测区。
2、在高矿化地区探测时，即使没有探测到金属，探测器也会发出警报声。此时，可以调低灵敏度、临界点旋钮，并增加探头与地面的距离，直到听不到误报的声音。
3、在土壤成分复杂的地区，需要将灵敏度钮和临界点旋钮调到合适的位置。不要调得很高，否则有可能误报。搜索时，搬开所有大块的金属和金属挖掘工具，以免干扰。
4、在全金属模式时，如果灵敏度调的很高，警报声可能会有变化，此时，按下复位开关，以消除干涉，将指示灯复位，然后松开复位开关。
5、在识别模式，探测到铁或钢等目标，LED指示灯无 任何指示，但如果目标是铁箔或合金箔，有色金属指示灯就会亮起。

八、LED灯指示面板说明：
指示面板按照美国地下金属探测器指示标准而标示，排10个LED灯是全金属信号指示，第二排4个LED灯为金属类别指示。全金属模式时，当探测到金属时，面板上排LED灯会渐渐的亮起，信号越强，LED灯亮起的数量越多。但在识别模式下，LED灯指示出探测到的金属类别。面板上的金属排列是依据金属的传导性、导电性。金属传导性越好，亮度区域越大。即使是相同的金属，LED信号强度也将有所不同。信号强度还受金属的形状、大小、和埋藏深度影响。

九、测试探测器和使用探测器：
为了检验探测器工作是否正常，了解金属探测器对不同金属的反应，你应该在次使用前测试一下探测器。
1、打开电源开关，进入工作模式。
2、找一个地面没有任何金属的区域。在地面放一个你想探测的金属的样品（如1个金戒指或者一枚硬币）。
3、调整灵敏度和阀值钮到中间位置。将探头距地面2-5厘米，慢慢移动探头扫过待样品所在
的区域，横扫应该从一边到另外一边。注意：如果您使用贵
重金属如黄金做测试用物品，记得标记出放置的地点，以便
测试完找回。不要将物品放在草丛或杂草堆里。

十、探测提示：
不要像钟摆一样摆动探头。要提起探头，否则将出现错的探测读数。至好是从一边到另一边成一个15厘米宽的弧线横向扫动，要保持探头与地面平行。扫动速度要慢，速度快可能错过要探测的目标。

探盘移动方法示意图


十一、设备维护和保养：
财宝猎人金属探测器是设计精良，做工考究的产品，以下建议将帮助您维护好本产品，提高产品的使用受命。
操作探测器要小心、谨慎。摔落可能损坏电路板和外壳，并可能会导致探测器工作失常。
在正常的环境温度中使用本产品，极冷或极热的环境会缩短电子设备的寿命，损坏探测器的外壳。
远离灰尘和污垢，它们可能会导致腐蚀和磨损零件。定期用湿布擦拭探测器以保持其外观整洁如新。不可使用刺激性的化学品清洗产品
此产品自购买日起，一个月之内包换；属于产品本身的质量问题，经本公司确认后，提供一年的保修期限；对于操作不当或人为损坏机器，本公司可提供修理，但要酌情收取材料费，返修时请附上您的原始购买收据。本保修条款不适用于因意外事故、使用不当、保养不当、自行拆改机器和滥用机器所造成的故障或瑕疵，也不适用于由非授权人员做过任何维修的机器。
十二、包装清单：

1、探测器主机
2、主机背包
3、探盘（附带探盘柄）
4、探测器连杆（50厘米玻纤管和75厘米铝管各1条）
5、铝合金手臂套杯2片、潜水料护垫1个
6、塑料连杆手柄1个
7、充电器
8、耳机（可选配件）
9、产品操作手册

十三、技术参数：

1、探测深度：10-12米
2、信号频率：2.4KHz
3、声音频率：400Hz
4、电源：DC9V内置可充电电源，可连续使用10小时。
5、连杆长度：0.9-1.3米
6、净 重：2.4KG
7、毛 重：5KG
8、包装尺寸：78*34*156CM

十四、快 速使用指南

1、探测器装配好后，将主机盒面板各按键置如下图位置，开机后按面板上的绿色复位键，就可以开始进行全金属模式探测了。


2、 如果需要进行地平衡调节，请参考操作手第7页第 1节第3段。
